Milroyal B 液压系列
您现在的位置:主页 > 米顿罗 > Milroyal B 液压系列 >
MBH201-8FPEMDM4SEST11NN22

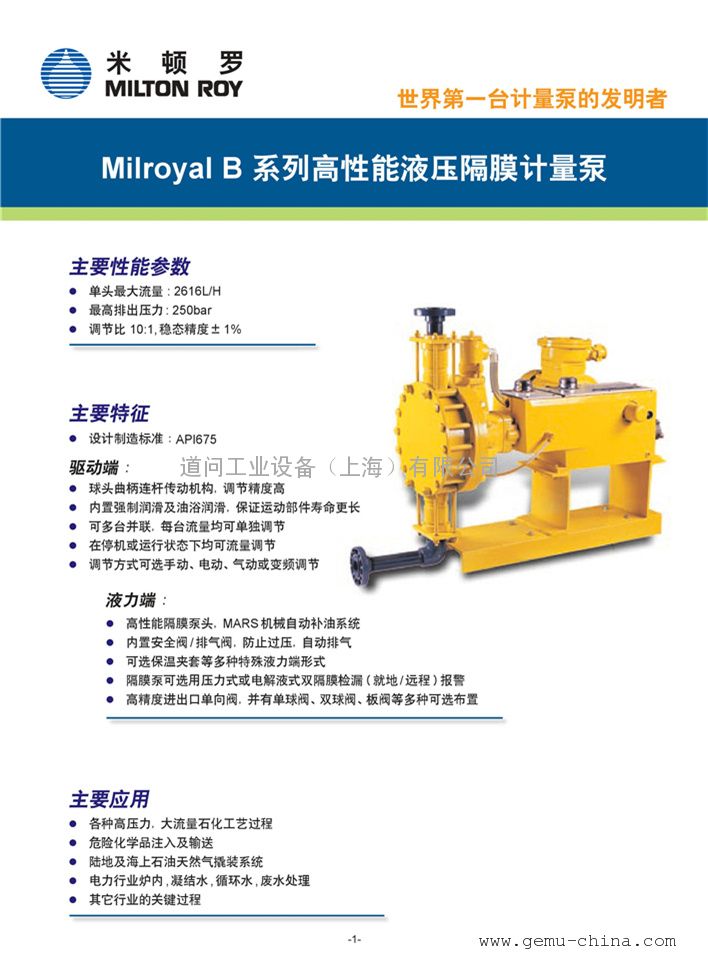

米顿罗MBH201-8FPEMDM4SEST11NN22计量泵—样本





米顿罗MBH201-8FPEMDM4SEST11NN22计量泵—技术参数
●***大流量:≤193L/H
●输出压力:≤53bar
●泵头材质:316不锈钢
●电机功率:0.25-1.5KW
●调节方式:手动,电动,调频控制
●冲程次数:117次/分钟(SPM)

米顿罗MBH201-8FPEMDM4SEST11NN22计量泵—驱动端
●球头曲柄连杆传动机构,调节精度高
●内置强制润滑及油浴润滑,保证运动部件寿命更长
●可多台并联,每台流量均可单独调节
●在停机或运行状态下均可流量调节
●调节方式可选手动、电动、气动或变频调节

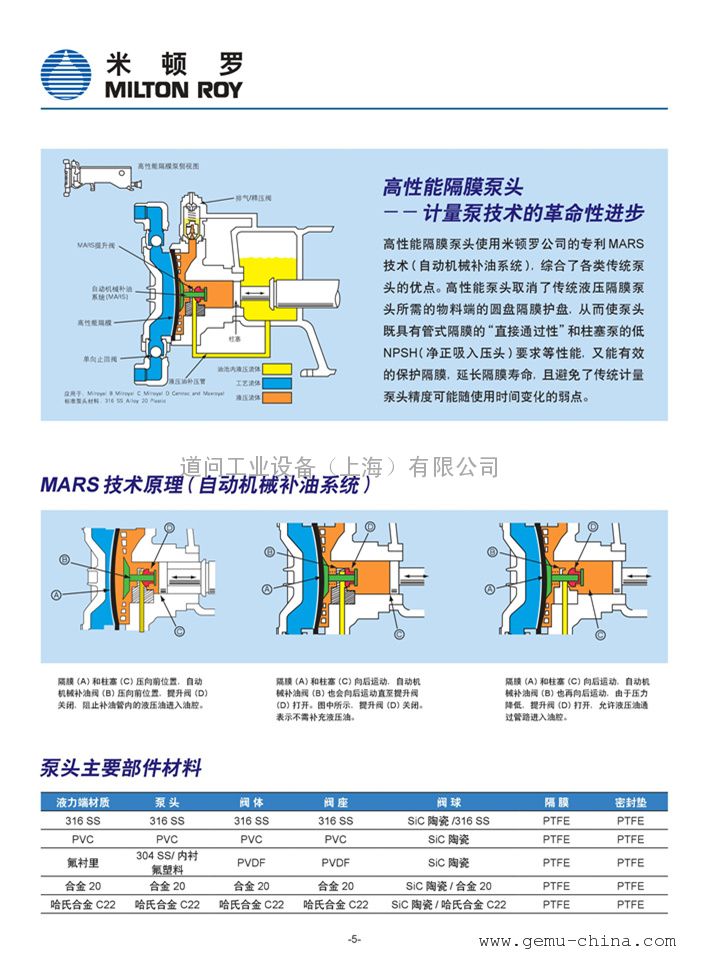

米顿罗MBH201-8FPEMDM4SEST11NN22计量泵—液力端
●高性能隔膜泵头,MARS机械自动补油系统
●内置安全阀/排气阀,防止过压,自动排气
●可选保温夹套等多种特殊液力端形式
●隔膜泵可选用压力式或电解液式双隔膜检漏(就地/远程)报警
●高精度进出口单向阀,并有单球阀,双球阀,板阀等多种可选布置

米顿罗MBH201-8FPEMDM4SEST11NN22计量泵—主要应用
●各种高压力,大流量石化工艺过程
●危险化学品注入及输送
●陆地及海上石油天然气撬装系统
●电力行业炉内,凝结水,循环水,废水处理
●其它行业的关键过程

米顿罗MBH201-8FPEMDM4SEST11NN22计量泵—产品特点
●液压驱动隔膜泵/柱塞泵      ●隔膜泵头内置可调压力释放阀    ●平缓脉动设计
●高性能隔膜泵头无需隔膜护盘    ●可手动,电动,变频,气动调节流量 ●机械自动补油阀确保计量精度
●高精度进,出口单向止回阀     ●在泵运行或停止状态均可调节流量  ●PTFE复合材料隔膜,防腐性能更佳,更耐久
●调节比:100:10,精度:±1%    ●内部增压润滑系统         ●PVC,316不锈钢,合金20,哈氏合金泵头
●可单台工作,也可多台并联工作   ●泵头种类:高性能隔膜/圆盘隔膜/柱塞

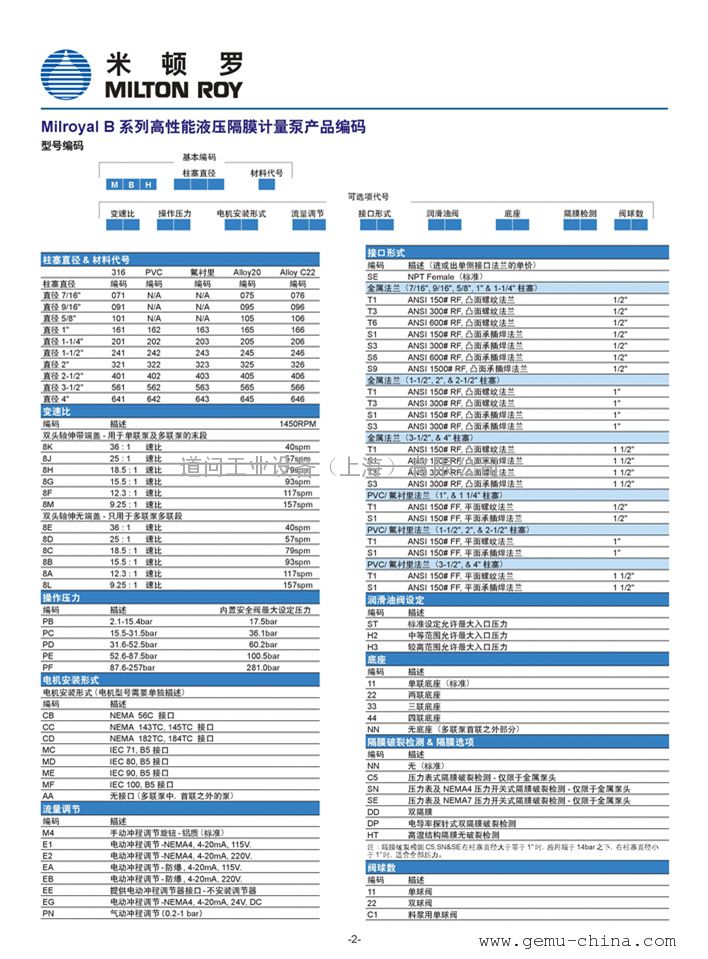

米顿罗MBH201-8FPEMDM4SEST11NN22计量泵—材质代号
美国米顿罗MBH系列液压隔膜计量泵 柱塞直径 & 材质代号
  316  PVC 氟塑料衬里 20#合金 哈氏合金C22
柱塞直径 编码
7/16" MBH071 N/A N/A MBH075 MBH076
9/16" MBH091 N/A N/A MBH095 MBH096
5/8" MBH101 N/A N/A MBH105 MBH106
1" MBH161 MBH162 MBH163 MBH165 MBH166
1-1/4" MBH201 MBH202 MBH203 MBH205 MBH206
1-1/2" MBH241 MBH242 MBH243 MBH245 MBH246
2" MBH321 MBH322 MBH323 MBH325 MBH326
2-1/2" MBH401 MBH402 MBH403 MBH405 MBH406
3-1/2" MBH561 MBH562 MBH563 MBH565 MBH566
4" MBH641 MBH642 MBH643 MBH645 MBH646
氟塑料衬里泵,工作压力不超过10Bar,介质温度不超过85℃

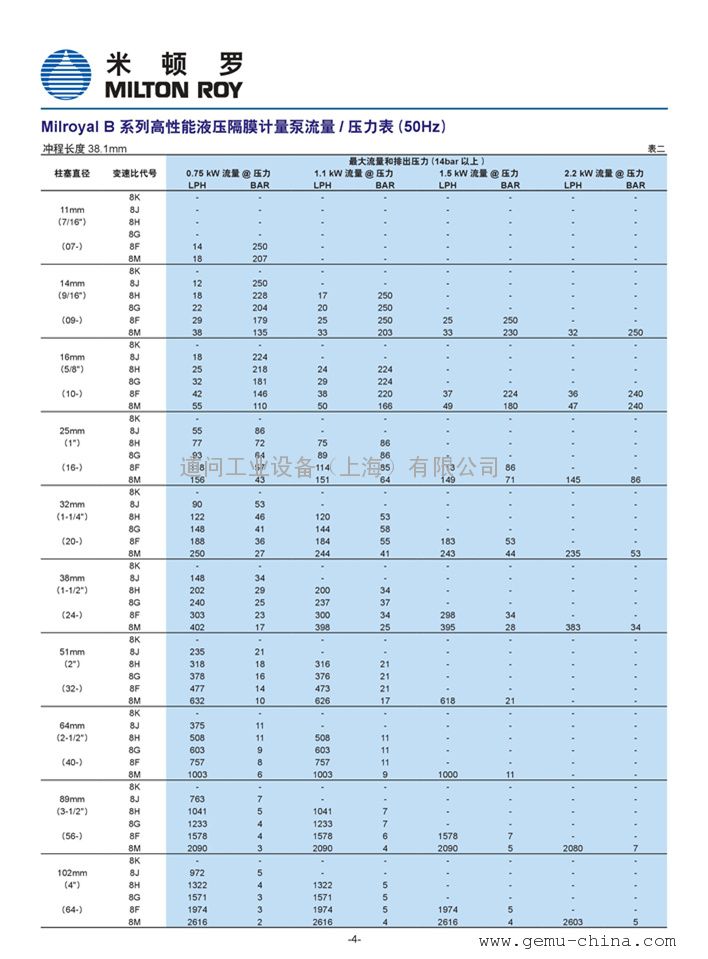

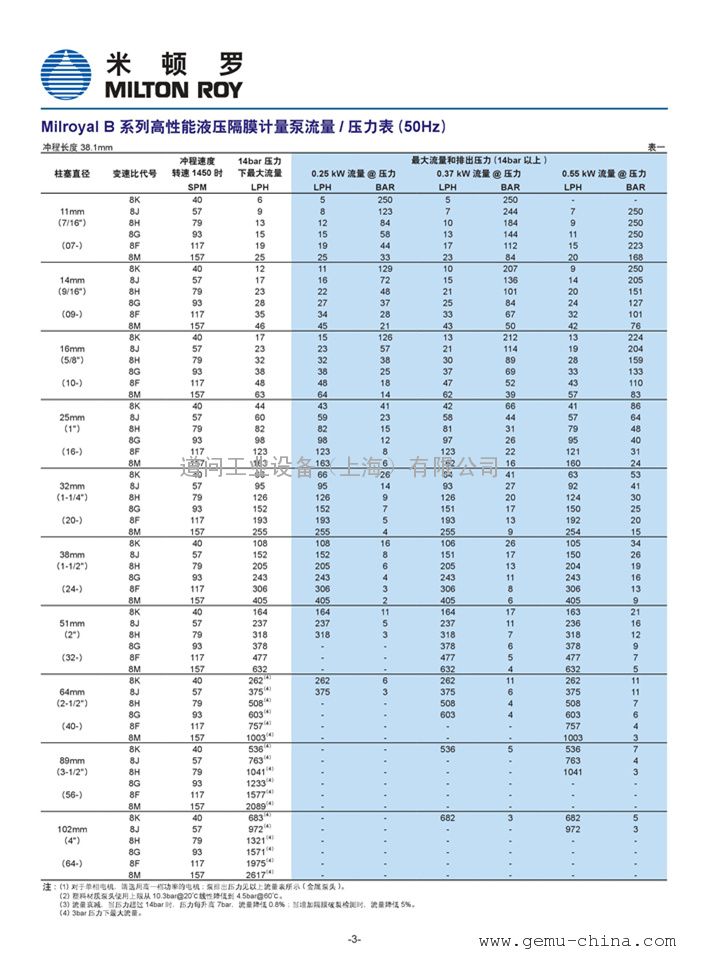

米顿罗MBH201-8FPEMDM4SEST11NN22计量泵—流量压力表
Milroyal B 系列高性能隔膜泵 流量/压力表(0-2616L/H,0-250BarG)
柱塞 变速比 冲程 流量 0.25KW 0.37KW 0.55KW 0.75KW 1.1KW 1.5KW 2.2KW
直径 代码   流量 压力 流量 压力 流量 压力 流量 压力 流量 压力 流量 压力 流量 压力
     SPM L/H L/H bar L/H bar L/H bar L/H bar L/H bar L/H bar L/H bar
11mm

(7/16”)

(07-)
8K 40 6 5 250 5 250 - - - - - - - - - -
8J 57 9 8 123 7 244 7 250 - - - - - - - -
8H 79 13 12 84 10 184 9 250 - - - - - - - -
8G 93 15 15 58 13 144 11 250 - - - - - - - -
8F 117 19 19 44 17 112 15 223 14 250 - - - - - -
8M 157 25 25 33 23 84 20 168 18 207 - - - - - -
14mm

(9/16”)

(09-)
8K 40 12 11 129 10 207 9 250 - - - - - - - -
8J 57 17 16 72 15 136 14 205 12 250 - - - - - -
8H 79 23 22 48 21 101 20 151 18 228 17 250 - - - -
8G 93 28 27 37 25 84 24 127 22 204 20 250 - - - -
8F 117 35 34 28 33 67 32 101 29 179 25 250 25 250 - -
8M 157 46 45 21 43 50 42 76 38 135 33 203 33 230 32 250
16mm

(5/8”)

(10-)
8K 40 17 15 126 13 212 13 224 - - - - - - - -
8J 57 23 23 57 21 114 19 204 18 224 - - - - - -
8H 79 32 32 38 30 89 28 159 25 218 24 224 - - - -
8G 93 38 38 25 37 69 33 133 32 181 29 224 - - - -
8F 117 48 48 18 47 52 43 110 42 146 38 220 37 224 36 240
8M 157 63 64 14 62 39 57 83 55 110 50 166 49 180 47 240
25mm

(1”)

(16-)
8K 40 44 43 41 42 66 41 86 - - - - - - - -
8J 57 60 59 23 58 44 57 64 55 86 - - - - - -
8H 79 82 82 15 81 31 79 48 77 72 75 86 - - - -
8G 93 98 98 12 97 26 95 40 93 64 89 86 - - - -
8F 117 123 123 8 123 22 121 31 118 57 114 85 113 86 - -
8M 157 163 163 6 162 16 160 24 156 43 151 64 149 71 145 86
32mm

(1-1/4”)

(20-)
8K 40 66 66 26 64 41 63 53 - - - - - - - -
8J 57 95 95 14 93 27 92 41 90 53 - - - - - -
8H 79 126 126 9 126 20 124 30 122 46 120 53 - - - -
8G 93 152 152 7 151 17 150 25 148 41 144 53 - - - -
8F 117 193 193 5 193 13 192 20 188 36 184 50 183 53 - -
8M 157 255 255 4 255 9 254 15 250 27 244 41 243 44 235 53
38mm

(1-1/2”)

(24-)
8K 40 108 108 16 106 26 105 34 - - - - - - - -
8J 57 152 152 8 151 17 150 26 148 34 - - - - - -
8H 79 205 205 6 205 13 204 19 202 29 200 34 - - - -
8G 93 243 243 4 243 11 243 16 240 25 237 34 - - - -
8F 117 306 306 3 306 8 306 13 303 23 300 34 298 34 - -
8M 157 405 405 2 405 6 405 9 402 17 398 25 395 28 383 34
51mm

(2”)

(32-)
8K 40 164 164 11 164 17 163 21 - - - - - - - -
8J 57 237 237 5 237 11 236 16 235 21 - - - - - -
8H 79 318 318 3 318 7 318 12 318 18 316 21 - - - -
8G 93 378 - - 378 6 378 9 378 16 376 21 - - - -
8F 117 477 - - 477 5 477 7 477 14 473 21 - - - -
8M 157 632 - - 632 4 632 5 632 10 626 17 618 21 - -
64mm

(2-1/2”)

(40-)
8K 40 262 262 6 262 11 262 11 - - - - - - - -
8J 57 375 375 3 375 6 375 11 375 11 - - - - - -
8H 79 508 - - 508 4 508 7 508 11 508 11 - - - -
8G 93 603 - - 603 4 603 6 603 9 603 11 - - - -
8F 117 757 - -   - 757 4 757 8 757 11 - - - -
8M 157 1003 - - - - 1003 3 1003 6 1003 9 1000 11 - -
89mm

(3-1/2”)

(56-)
8K 40 536 - - 536 5 536 7 - - - - - - - -
8J 57 763 - - - - 763 4 763 7 - - - - - -
8H 79 1041 - - - - 1041 3 1041 5 1041 7 - - - -
8G 93 1233 - - - - - - 1233 4 1233 7 - - - -
8F 117 1577 - - - - - - 1578 4 1578 6 1578 7 - -
8M 157 2089 - - - - - - 2090 3 2090 4 2090 5   -
102mm

(4”)

(64-)
8K 40 683 - - 682 3 682 5 - - - - - - 2080 7
8J 57 972 - - - - 972 3 972 5 - - - - - -
8H 79 1321 - - - - - - 1322 4 1322 5 - - - -
8G 93 1571 - - - - - - 1571 3 1571 5 - - - -
8F 117 1975 - - - - - - 1974 3 1974 5 1974 5 -
8M 157 2617 - - - - - - 2616 2 2616 4 2616 4 2603 5
注:
美国米顿罗MBH系列液压隔膜计量泵冲程长度38.1mm
(1)塑料材质泵头使用上限从10.3bar@20℃线性降低到4.5bar@60℃
(2)流量衰减,当压力超过14bar时,压力每升高7bar,流量降低0.8%;当增加隔膜破裂检测时,流量降低5%
(3)3bar压力下流量
